Cегментный регулирующий клапан
V-образного типа

Клапаны имеют прямоточный корпус, который не изменяет направление движения среды при прохождении через клапан. По сравнению с обычными седельными клапанами они имеют более простую конструкцию, меньшую массу, габаритные размеры и увеличенную пропускную способность. Из-за этого, в большинстве случаев, применять сегментные клапаны V-образного типа экономически выгоднее чем седельные. Они широко применяются в нефтяной, газовой, химической, энергетической и других отраслях промышленности, подходят для высоковязких сред, волокнистых суспензий и сред с механическими включениями.

серия VP

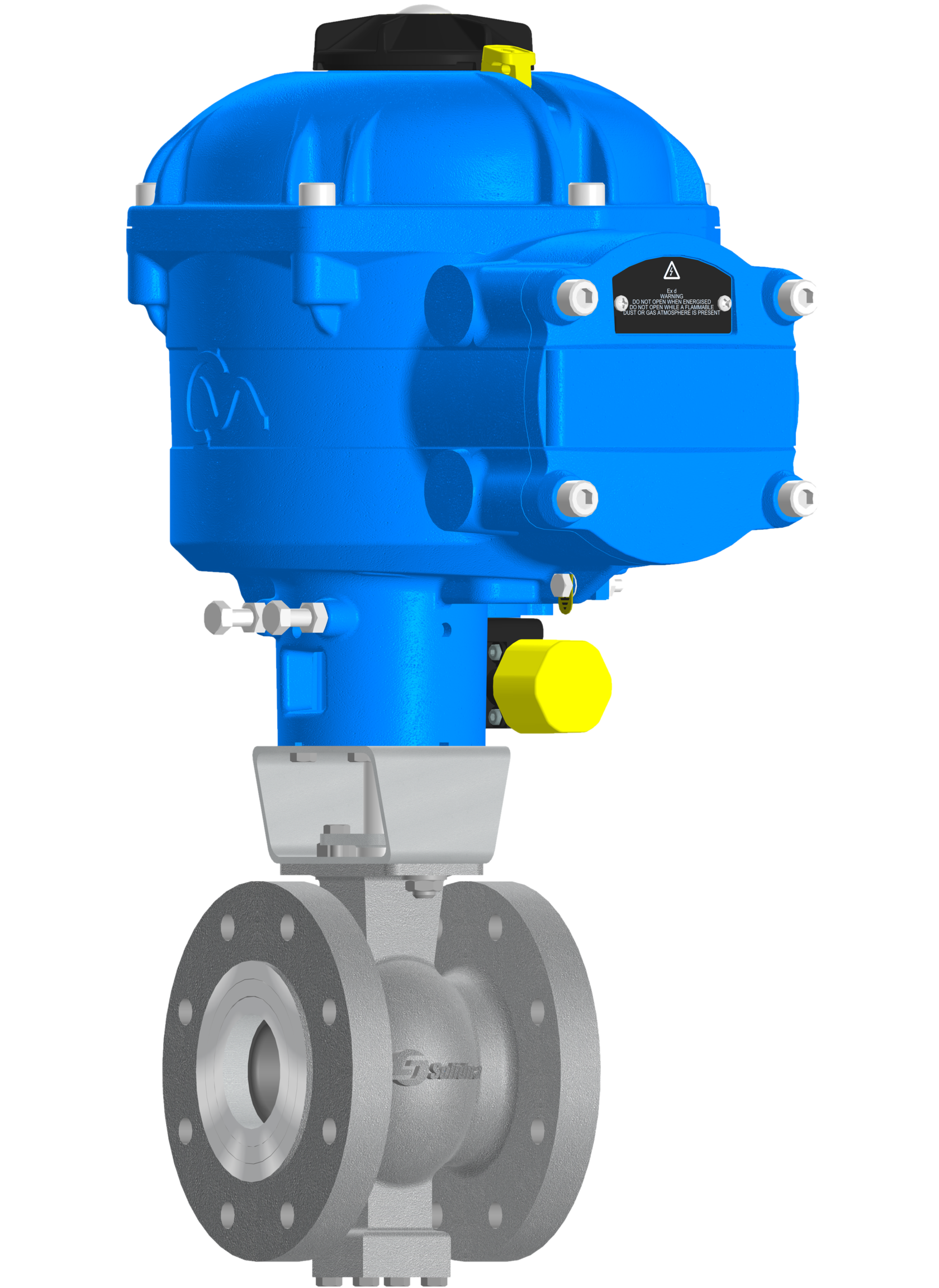

Клапаны могут быть укомплектованы ручным, пневматическим, электрическим, электрогидравлическим и др. приводами Российского или иностранного производства по требованию заказчика. Благодаря правильному подбору привода можно реализовать любой способ управления (дискретное, аналоговое, цифровое), обратную связь, а также дополнительные опции: аварийное срабатывание при потере силового питания или сигнала управления, встроенный интеллектуальный блок управления с расширенными диагностическими возможностями, высокоточное регулирование и др.

Центральным элементом клапана яляется шаровой сегмент с V-образным вырезом. Такая конструкция обеспечивает высокую режущую способность, необходимую для работы с высоковязкими и загрязнёнными средами, а также склонными к парафинизации. V-образный вырез обеспечивает равнопроцентную регулирующую характеристику.

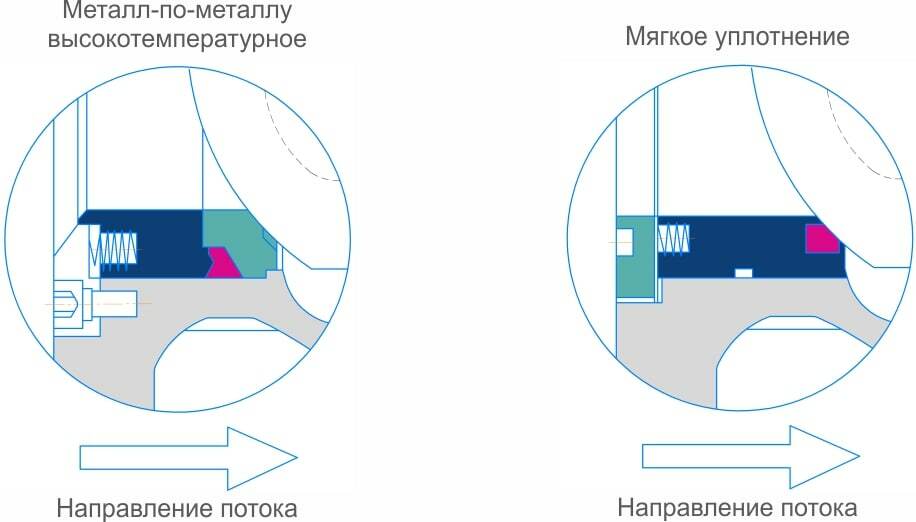

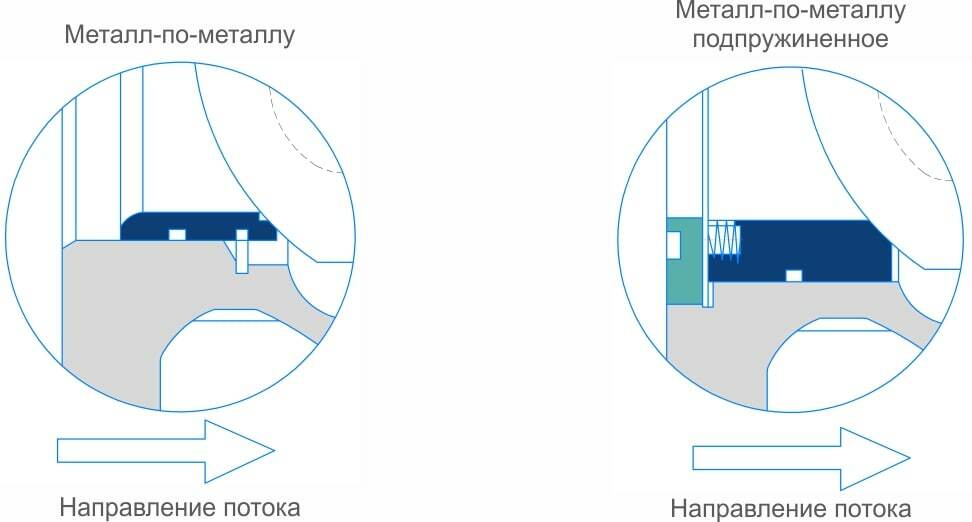

В зависимости от параметров среды и требуемой герметичности, клапаны могут быть изготовлены с мягким уплотнением (класс VI по ANSI B16.104) или уплотнением металл-по-металлу (класс V или VI по ANSI B16.104).

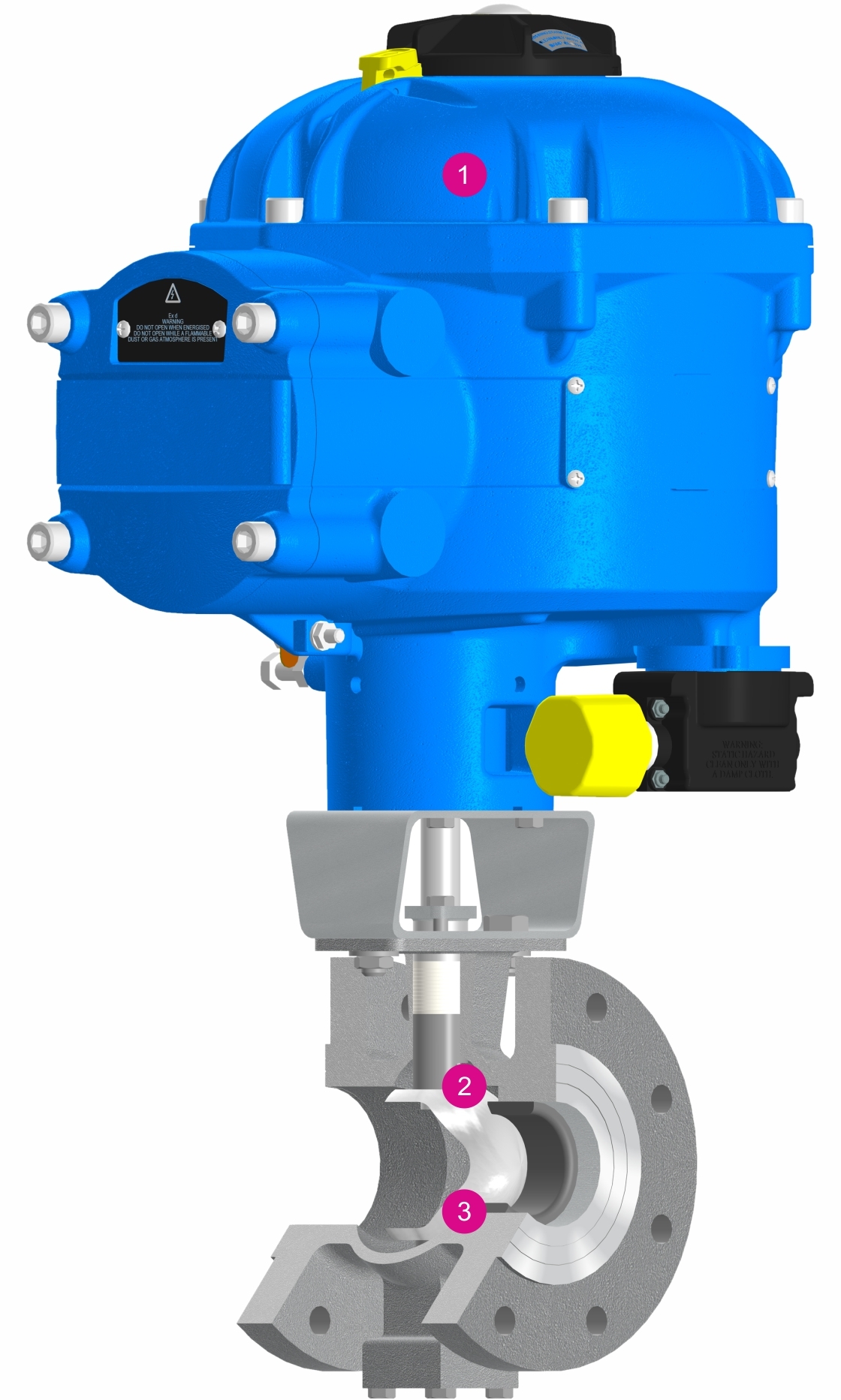

1

Привод

2

3

Шаровой сегмент с V-образным вырезом

Седло
