Сегментный регулирующий клапан с эксцентриковым плунжером

Клапаны имеют прямоточный корпус, который не изменяет направление движения среды при прохождении через клапан. По сравнению с обычными седельными клапанами они имеют более простую конструкцию, меньшую массу, габаритные размеры и увеличенную пропускную способность. Из-за этого, в большинстве случаев, применять эксцентриковые клапаны экономически выгоднее чем седельные. Они широко применяются в нефтяной, газовой, химической, энергетической и других отраслях промышленности, подходят для высоковязких сред, волокнистых суспензий и сред с механическими включениями.

серия ER

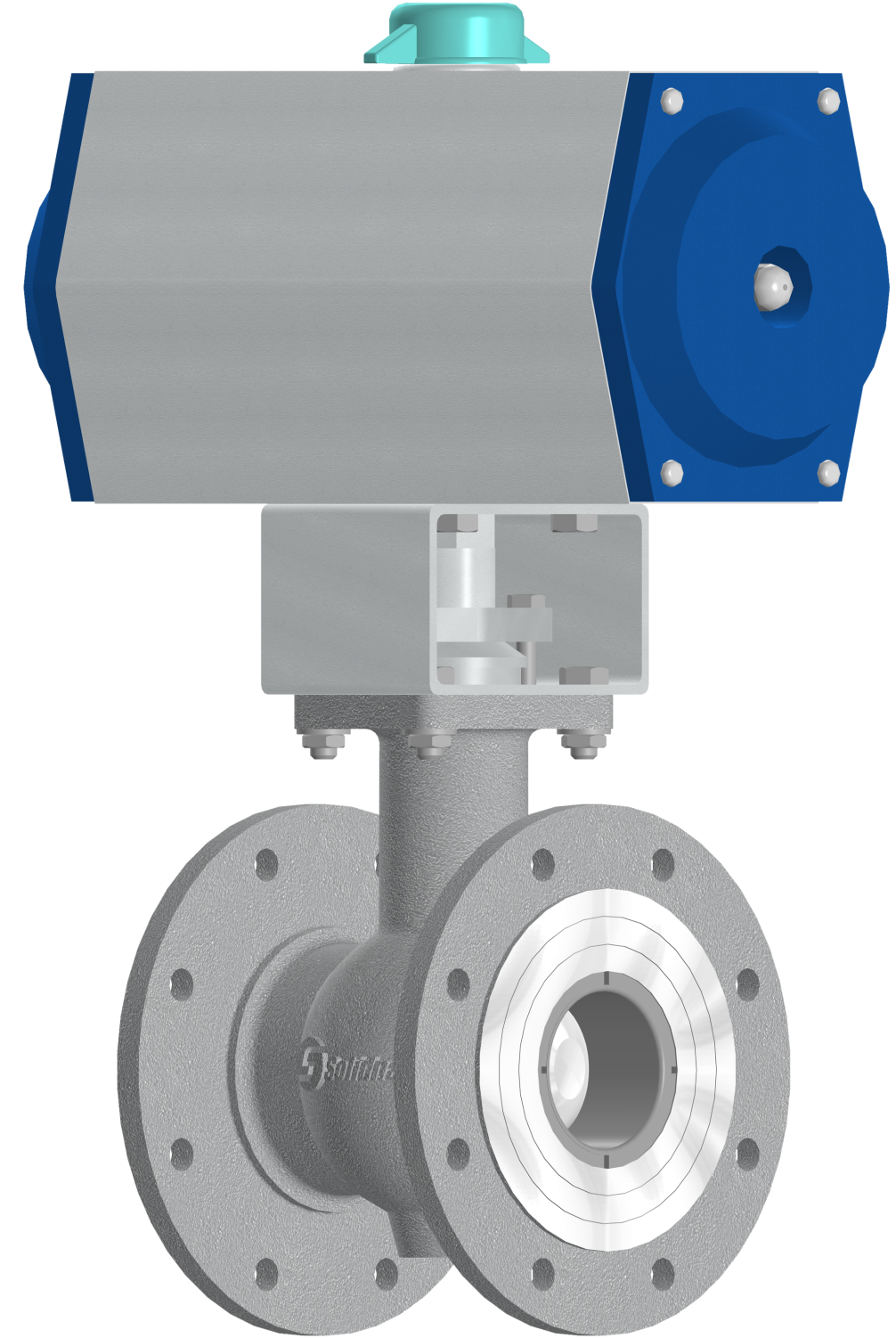

Сегментный регулирующий клапан с эксцентриковым плунжером Solidna (Солидна) с пневматическим приводом. Такую конструкцию также называют Камфлекс.

скачать каталог

Клапаны могут быть укомплектованы ручным, пневматическим, электрическим, электрогидравлическим и др. приводами Российского или иностранного производства по требованию заказчика. Благодаря правильному подбору привода можно реализовать любой способ управления (дискретное, аналоговое, цифровое), обратную связь, а также дополнительные опции: аварийное срабатывание при потере силового питания или сигнала управления, встроенный интеллектуальный блок управления с расширенными диагностическими возможностями, высокоточное регулирование и др.

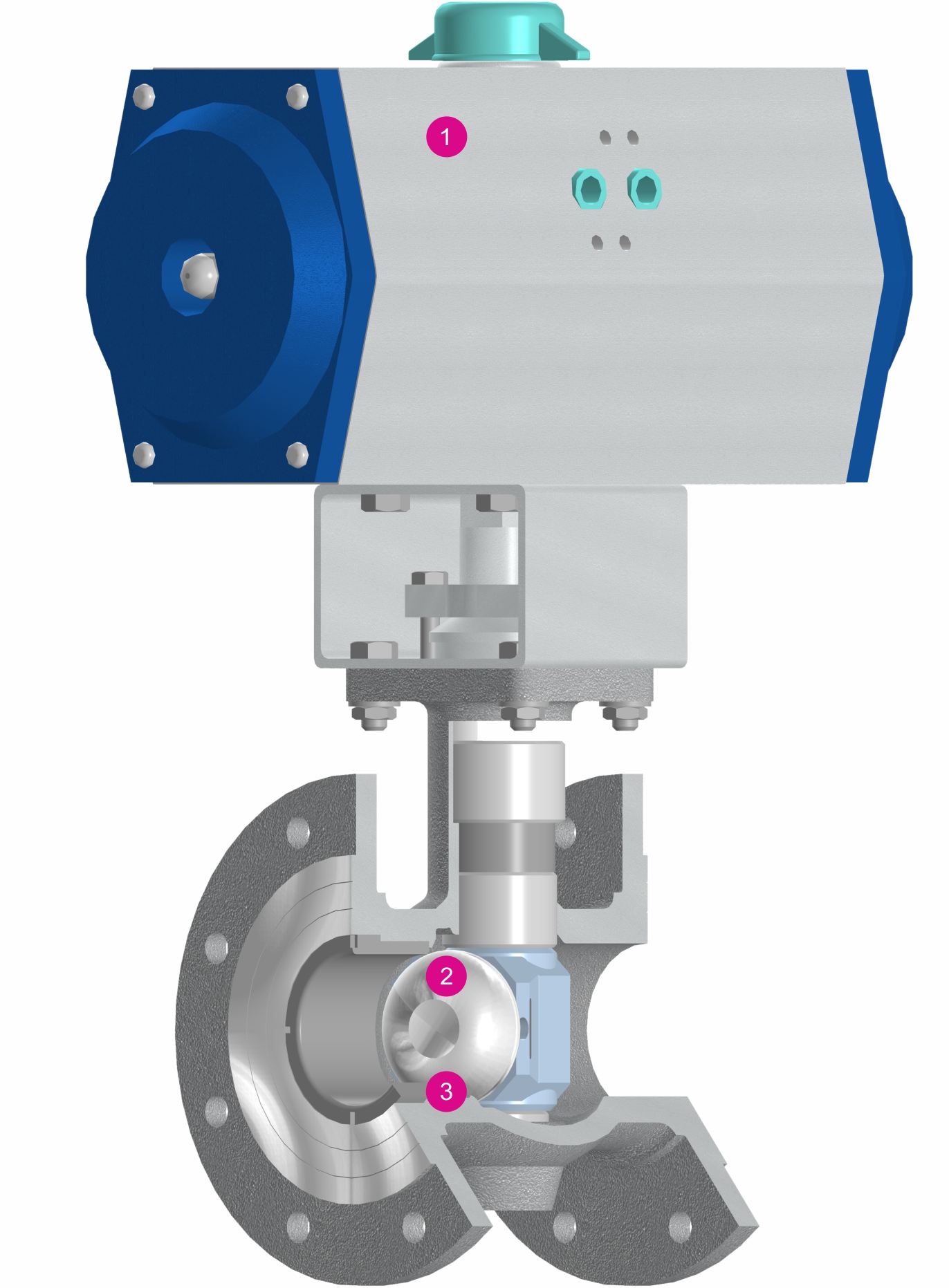

Конструкция сегментного регулирующего клапана с эксцентриковым плунжером Solidna Солидна с пневматическим приводом в разрезе. Такую конструкцию также называют Камфлекс. Плунжером является поворотный диск с двойным эксцентриком.

Центральным элементом клапана является эксцентриковый плунжер. Двойной эксцентриситет исключает трение о седло, обеспечивая плавное перемещение во всём диапазоне хода, низкий крутящий момент на валу и увеличенный срок службы. Сочетание формы плунжера и двойного эксцентриситета дают регулирующую характеристику, приближенную к линейной.

В зависимости от параметров среды и требуемой герметичности, клапаны могут быть изготовлены с мягким уплотнением (класс VI по ANSI B16.104) или уплотнением металл-по-металлу (класс IV по ANSI B16.104).

1

Привод

2

3

Эксцентриковый плунжер

Седло

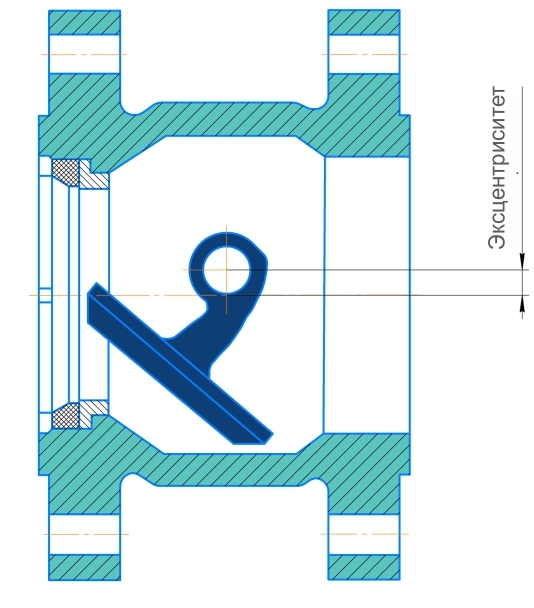

Конструкция эксцентрикового плунжера / грибка сегментного клапана Solidna Солидна. Такую конструкцию еще называют Камфлекс. Такие регулирующие клапаны обеспечивают высокий коэффициент пропускной способности и линейную регулирующую характеристику.

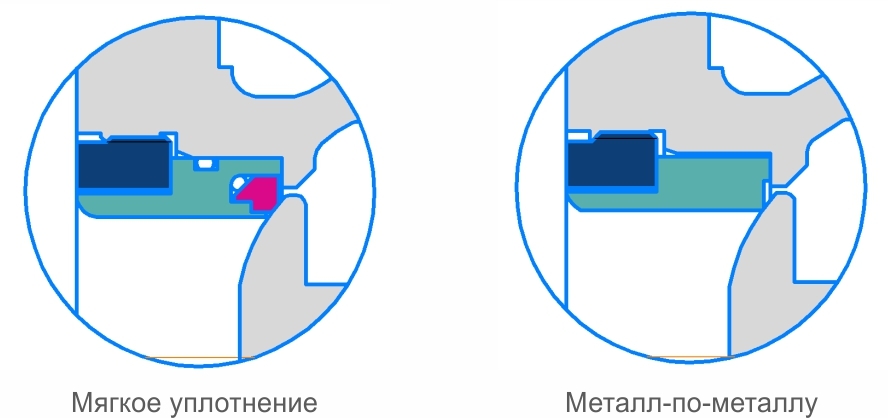

Конструкция уплотнения седла у сегментного клапана эксцентрикового типа Solidna Солидна. Мягкое уплотнение PTFE обеспечивает высокую герметичность, уплотнение металл по металлу с твердым покрытием долгий срок службы.

Линейная пропускная регулирующая характеристика сегментных клапанов эксцентрикового типа Solidna. Семейство пропускных характеристик расположено на логарифмической шкале чтобы отобразить весь типоразмерный ряд DN PN запорно регулирующих клапанов.
