Регулирующий клапан
плунжерного типа
Самый универсальный тип регулирующих клапанов. Благодаря большому разнообразию дроссельных узлов и конструкции проточных частей подходят для большинства технологических процессов и областей промышленности. Разборная конструкция корпуса с верхней крышкой позволяет производить осмотр и обслуживание клапанов без снятия с трубопровода.
серия GC
Клапаны могут быть укомплектованы ручным, пневматическим, электрическим, электрогидравлическим и др. приводами Российского или иностранного производства по требованию заказчика. Благодаря правильному подбору привода можно реализовать любой способ управления (дискретное, аналоговое, цифровое), обратную связь, а также дополнительные опции: аварийное срабатывание при потере силового питания или сигнала управления, встроенный интеллектуальный блок управления с расширенными диагностическими возможностями, высокоточное регулирование и др.

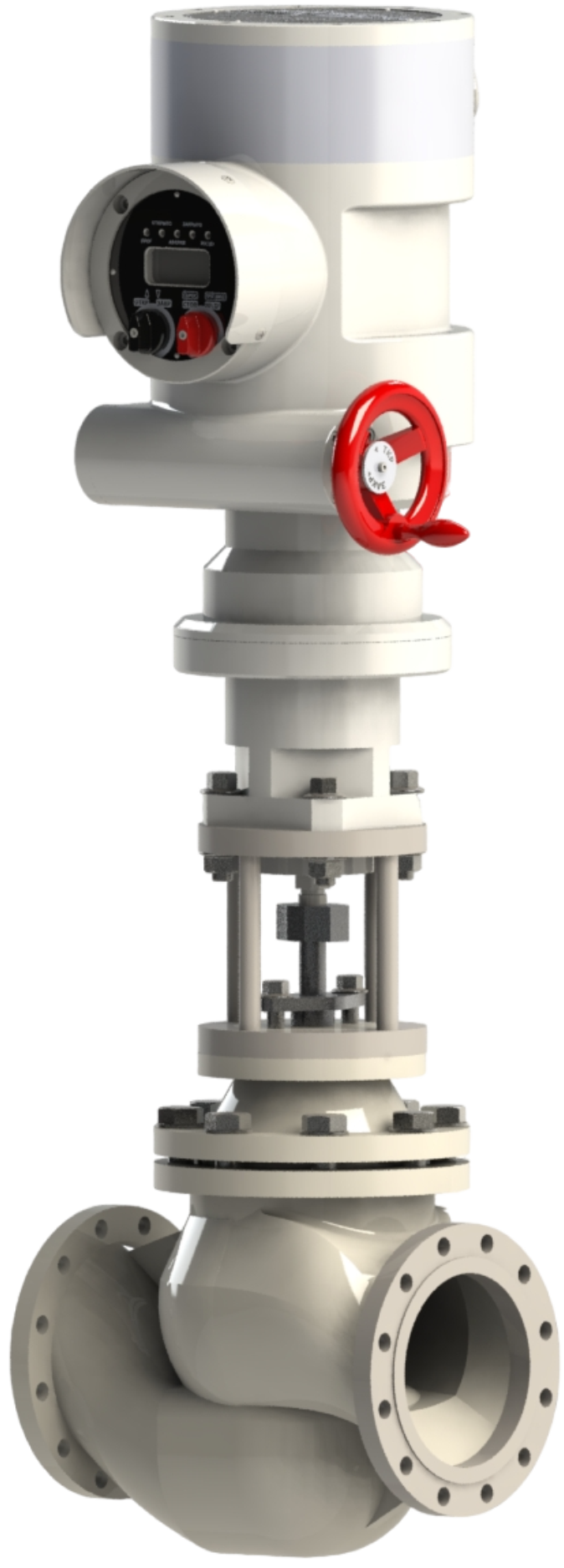

Регулирующие клапаны плунжерного типа Solidna могут иметь седельную или клеточную конструкцию. Седельная конструкция является наиболее классической, клеточная конструкция является усовершенствованной и применима при высоких давлениях и перепадах давления. На рисунке изображен регулирующий клапан клеточного типа с профилированной клеткой с линейной характеристикой регулирования.
1
Привод
2
Дроссельный узел
1
2
2
2
Дроссельный узел представляет собой клетку, внутри которой перемещается плунжер. Клетка является направляющей для плунжера и благодаря большой площади скольжения увеличивается стабильность хода и уменьшается вибрация. Такая конструкция применима при больших давлениях, перепадах давления, и используется при высоких скоростях течения среды при опасности возникновения кавитации и высоких уровнях шума.

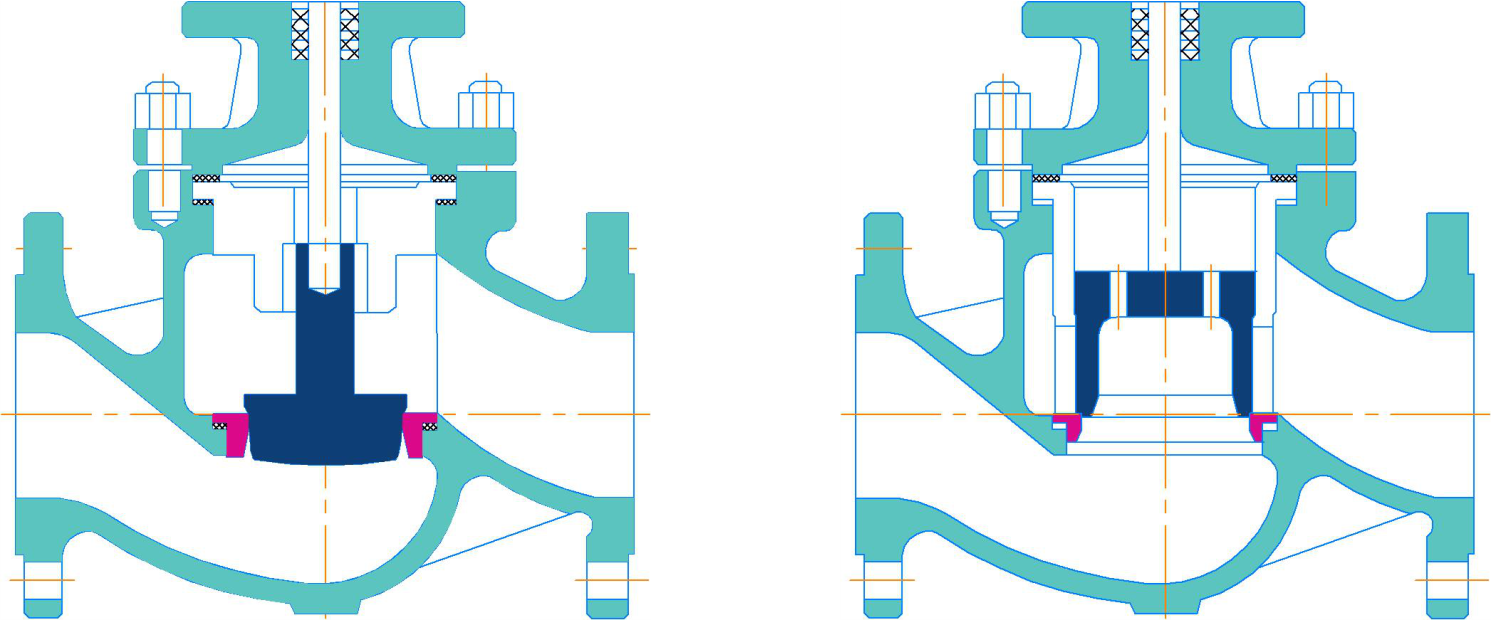

Клеточная конструкция
2

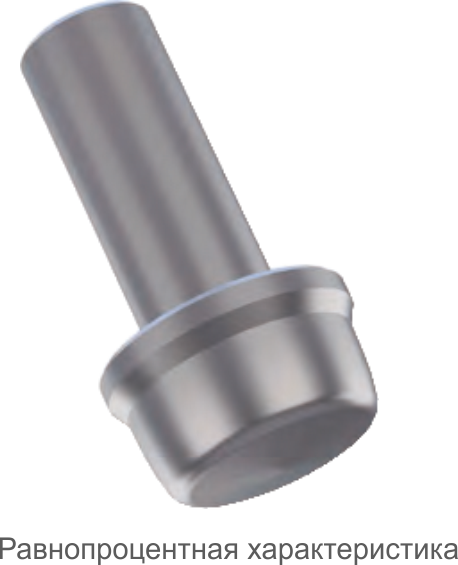

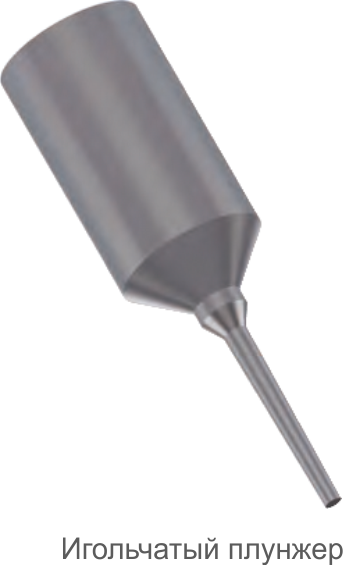

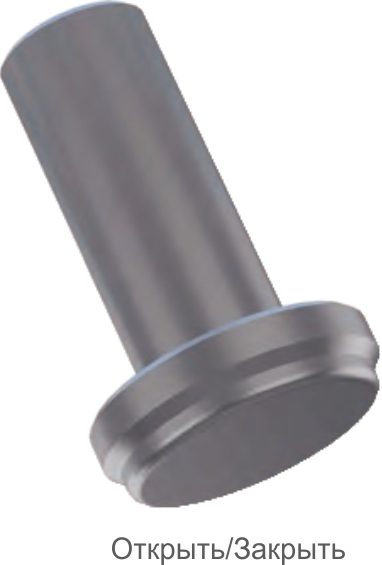

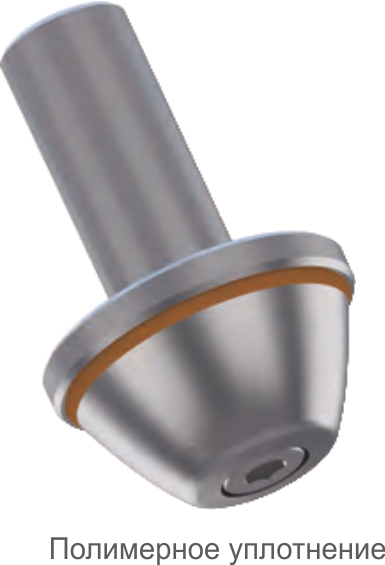

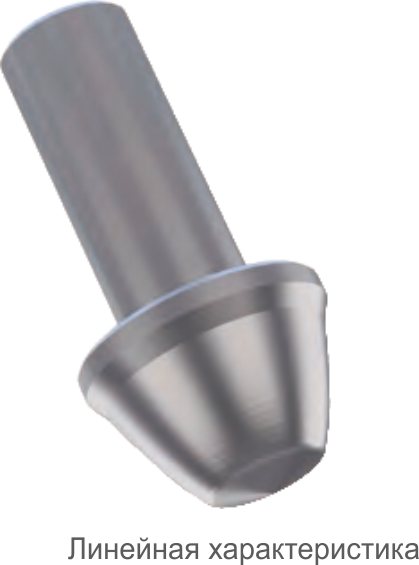

Профилированные плунжеры

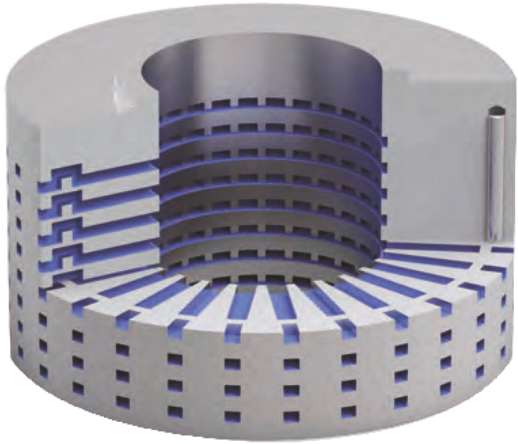

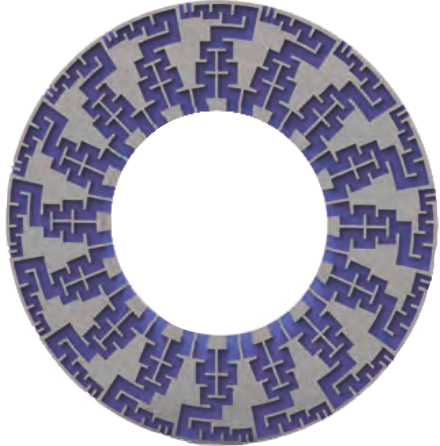

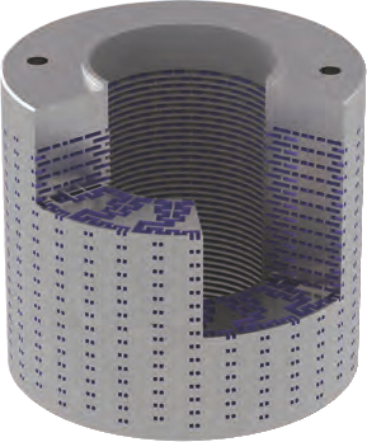

Лабиринтные клетки

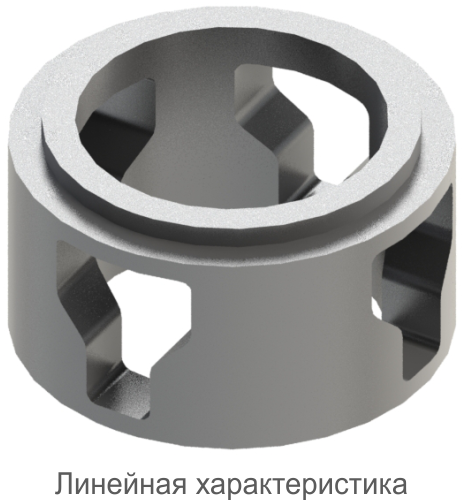

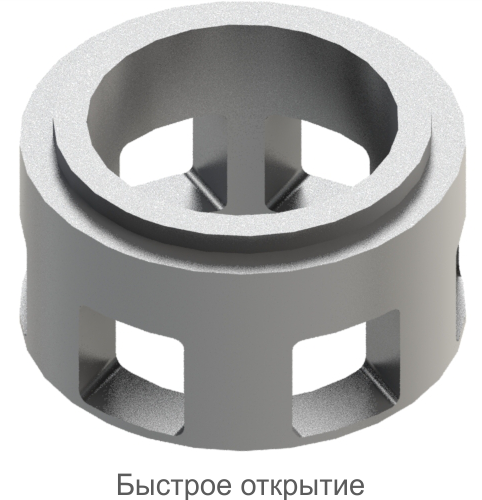

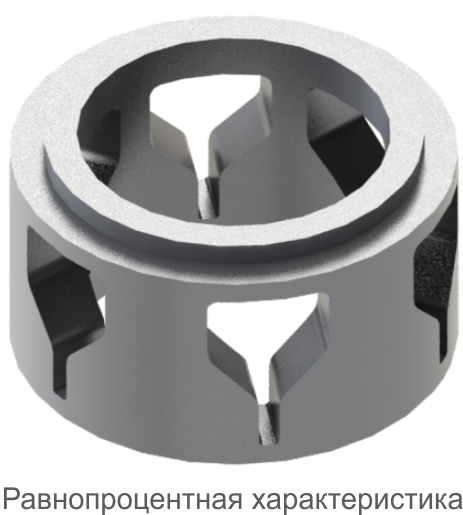

Профилированные клетки

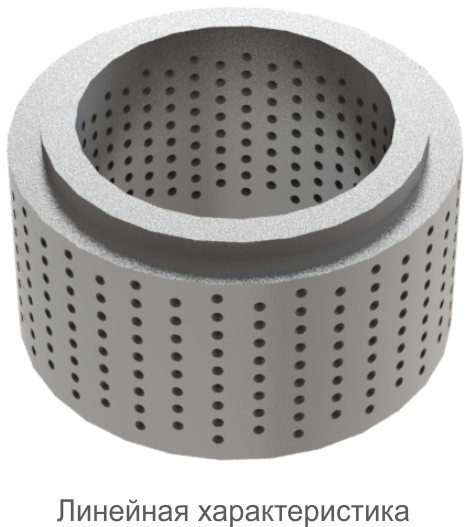

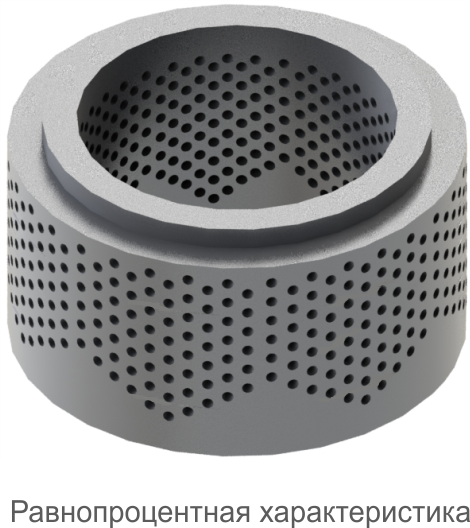

Перфорированные клетки
Седельная конструкция
